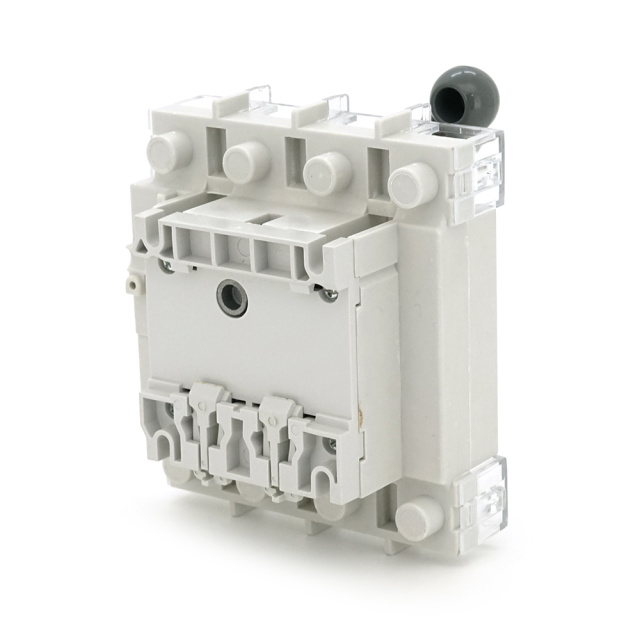

Ручной выключатель/разъединитель/рубильникCHINT NH40-100/4P, 380V, 100A, стандартная рукоятка

Ручной выключатель-разъединитель CHINT NH40-100/4P представляет собой четырехполюсное коммутационное устройство ручного управления, предназначенное для оперативного включения и отключения электрических цепей под нагрузкой. Устройство рассчитано на номинальное напряжение 380V и токовую нагрузку до 100A. Конструкция обеспечивает видимое разрывное расстояние, что соответствует функции разъединителя. Модель оснащена стандартной рукояткой управления и предназначена для монтажа в распределительных щитах промышленного и коммерческого назначения.

Характеристики:
- Тип устройства: рубильник-разъединитель четырехполюсный
- Модель: NH40-100/4P
- Номинальное напряжение: 380V
- Номинальный ток: 100A
- Количество полюсов: 4
- Тип управления: ручное, рычажная рукоятка
- Способ монтажа: стационарный монтаж на панель
- Присоединительные зажимы: винтовые
- Материал контактов: медь с серебряным покрытием
- Механическая износостойкость: не менее 3000 циклов
- Степень защиты: IP20
- Климатическое исполнение: УХЛ3

Габаритные и установочные размеры (мм):
- Ширина (A): 170
- Глубина (B): 135
- Высота (H): 85
- Межцентровое расстояние (U): 115
- Диаметр монтажных отверстий (Φ): 5.5
- Размеры для подключения проводников:
- Сечение подключаемых проводов: до 35 мм²
- Размер клемм: соответствует требованиям для 100A

Устройство предназначено для:
- Вводных распределительных устройств зданий
- Систем аварийного отключения питания
- Коммутации силовых цепей коммерческого оборудования
- Объектов малого и среднего бизнеса
- Производственных помещений и мастерских
- Систем резервного питания
- Щитов управления освещением

Преимущества:
- Визуально видимый разрыв цепи
- Надежная конструкция с дугогасительными камерами
- Четкая фиксация положений "Вкл"/"Выкл"
- Усиленные контакты с антикоррозийным покрытием
- Совместимость с предохранителями NH типа
- Соответствие международным стандартам IEC 60947-3
- Простота монтажа и обслуживания
- Компактные размеры для экономии места в щите

Устройство допускает коммутацию под нагрузкой в пределах номинальных параметров. Рычажный механизм обеспечивает быстрое включение и отключение. Конструкция предусматривает возможность блокировки в отключенном положении с помощью замка для безопасного проведения работ. Четырехполюсное исполнение обеспечивает полное отключение всех фаз и нейтрали.

Монтаж осуществляется на ровную панель толщиной до 3 мм. Подключение проводов производится к винтовым зажимам с использованием соответствующего инструмента. Рекомендуется соблюдать момент затяжки согласно техническим требованиям.

Данный рубильник-разъединитель обеспечивает надежную коммутацию силовых цепей и предназначен для использования в электроустановках коммерческого и промышленного назначения, где требуется ручное управление питанием с видимым разрывом цепи и полным отключением всех полюсов.
