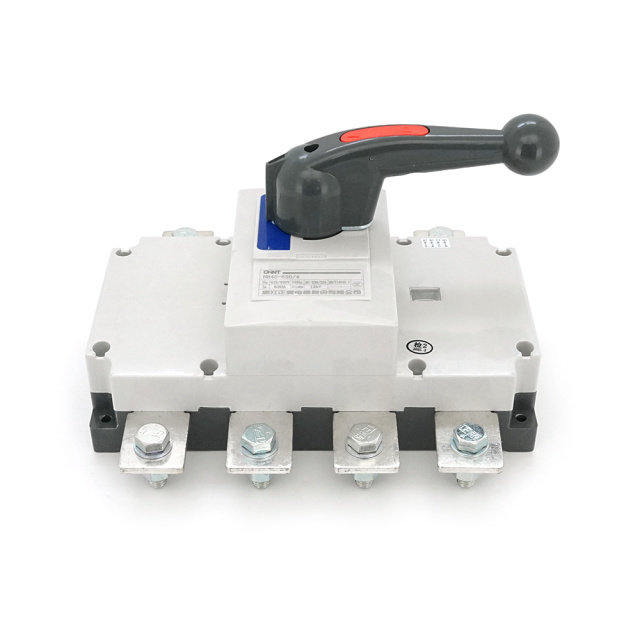

Ручной выключатель/разъединитель/рубильникCHINT NH40-630/4P, 380V, 630A, стандартная рукоятка

Ручной выключатель-разъединитель CHINT NH40-630/4P представляет собой четырехполюсное коммутационное устройство ручного управления, предназначенное для оперативного включения и отключения электрических цепей под нагрузкой. Модель рассчитана на номинальное напряжение 380V и токовую нагрузку до 630A. Устройство обеспечивает видимый разрыв цепи, что соответствует функции разъединителя, и комплектуется стандартной рукояткой для удобного управления.

Характеристики:
- Тип устройства: рубильник-разъединитель
- Модель: NH40-630/4P
- Количество полюсов: 4
- Номинальное напряжение: 380V
- Номинальный ток: 630A
- Тип исполнения: стандартное (NH40-XX)
- Способ управления: ручной, с помощью рычажной рукоятки
- Подключение проводников: винтовое
- Материал контактов: медь с серебряным покрытием
- Механическая износостойкость: не менее 3000 циклов
- Степень защиты: IP20
- Способ монтажа: на монтажную панель или в распределительный шкаф

Габаритные и установочные размеры (мм):
- Ширина (A): 290
- Глубина (B): 260
- Высота (H): 105
- Межцентровое расстояние монтажных отверстий: 270
- Диаметр монтажных отверстий (Φ): 7
- Размеры для подключения проводников:
- Максимальное сечение: 300 мм²
- Размер клемм: 40 мм

Устройство предназначено для:
- Главных вводных распределительных устройств
- Систем аварийного отключения питания
- Коммутации силовых цепей в промышленных установках
- Ручного управления электропитанием оборудования
- Обеспечения видимого разрыва цепи для безопасного обслуживания
- Использования в составе щитового оборудования

Преимущества:
- Высокая коммутационная способность 630A
- Четырехполюсное исполнение для полного отключения цепи
- Винтовые клеммы для надежного подключения проводников
- Видимый разрыв цепи для безопасности обслуживания
- Прочная конструкция с механической блокировкой
- Соответствие международным стандартам безопасности
- Удобная рычажная рукоятка для оперативного управления

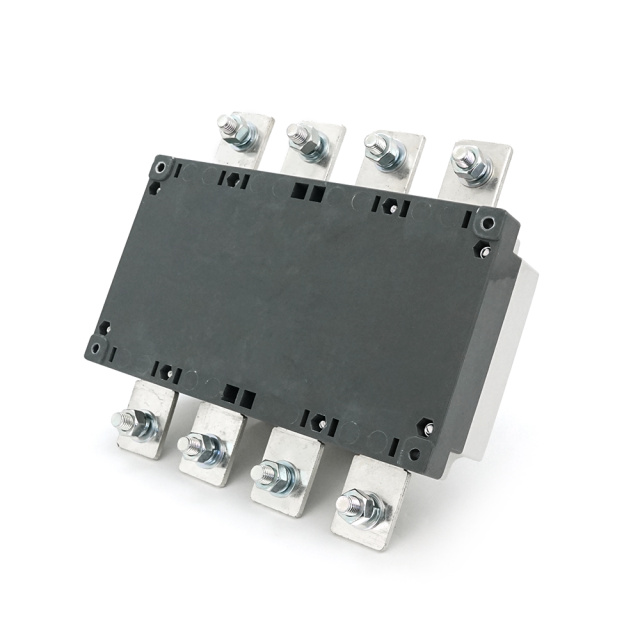

Устройство монтируется на плоскую поверхность с использованием четырех монтажных отверстий диаметром 7 мм. Подключение проводников осуществляется к винтовым клеммам, рассчитанным на медные или алюминиевые шины сечением до 300 мм². Монтаж должен производиться квалифицированным электротехническим персоналом.

Эксплуатационные характеристики:
- Рабочая температура: от -5°C до +40°C
- Относительная влажность: до 95%
- Высота над уровнем моря: до 2000 м
- Стойкость к механическим воздействиям: 30 м/с²
- Электрическая прочность изоляции: 3000 V

Данный рубильник-разъединитель обеспечивает надежную коммутацию силовых цепей и соответствует требованиям безопасности для эксплуатации в промышленных электроустановках.
