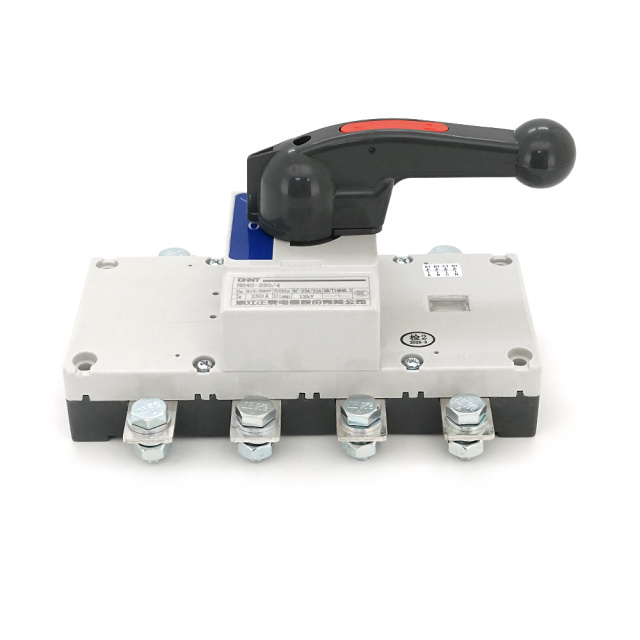

Ручной выключатель/разъединитель/рубильникCHINT NH40-250/4P, 380V, 250A, стандартная рукоятка

Ручной выключатель-разъединитель CHINT NH40-250/4P представляет собой четырехполюсное коммутационное устройство ручного управления, предназначенное для оперативного включения и отключения электрических цепей под нагрузкой. Устройство рассчитано на номинальное напряжение 380V и токовую нагрузку до 250A. Конструкция обеспечивает видимое разрывное расстояние, что соответствует функции разъединителя. Модель оснащена стандартной рукояткой управления и предназначена для монтажа в распределительных щитах промышленного назначения.

Характеристики:
- Тип устройства: рубильник-разъединитель четырехполюсный
- Модель: NH40-250/4P
- Номинальное напряжение: 380V
- Номинальный ток: 250A
- Количество полюсов: 4
- Тип управления: ручное, рычажная рукоятка
- Способ монтажа: стационарный монтаж на панель
- Присоединительные зажимы: винтовые
- Материал контактов: медь с серебряным покрытием
- Механическая износостойкость: не менее 3000 циклов
- Степень защиты: IP20
- Климатическое исполнение: УХЛ3

Габаритные и установочные размеры (мм):
- Ширина (A): 230
- Глубина (B): 170
- Высота (H): 85
- Межцентровое расстояние (U): 142
- Диаметр монтажных отверстий (Φ): 6.5
- Размеры для подключения проводников:
- Сечение подключаемых проводов: до 185 мм²
- Размер клемм: соответствует требованиям для 250A

Устройство предназначено для:
- Главных вводных устройств распределительных щитов
- Систем аварийного отключения питания
- Коммутации силовых цепей промышленного оборудования
- Объектов энергетики и трансформаторных подстанций
- Производственных цехов и промышленных предприятий
- Систем резервного питания и генераторных установок

Преимущества:
- Визуально видимый разрыв цепи
- Надежная конструкция с дугогасительными камерами
- Четкая фиксация положений "Вкл"/"Выкл"
- Усиленные контакты с антикоррозийным покрытием
- Совместимость с предохранителями NH типа
- Соответствие международным стандарнам IEC 60947-3
- Простота монтажа и обслуживания

Устройство допускает коммутацию под нагрузкой в пределах номинальных параметров. Рычажный механизм обеспечивает быстрое включение и отключение. Конструкция предусматривает возможность блокировки в отключенном положении с помощью замка для безопасного проведения работ.

Данный рубильник-разъединитель обеспечивает надежную коммутацию силовых цепей и предназначен для использования в ответственных электроустановках промышленного назначения, где требуется ручное управление питанием с видимым разрывом цепи. Четырехполюсная конструкция обеспечивает полное отключение всех фаз и нейтрали, что особенно важно в системах с глухозаземленной нейтралью.
