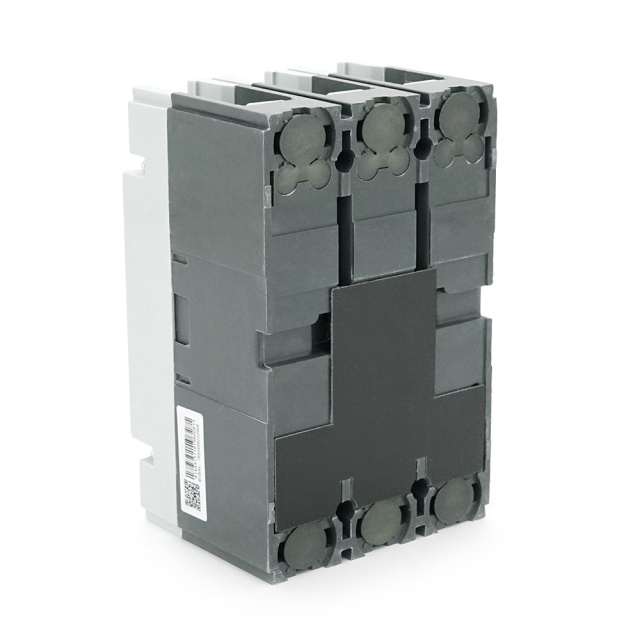

Автоматический выключатель переменного тока CHINT NM1-250S/3300-200А 3P, 380 В. 200A. 8КА/400В; 10КА/800В. 165*105*87mm

Автоматический выключатель CHINT NM1-250S/3300-200А 3P представляет собой трехполюсный модульный аппарат защиты, предназначенный для коммутации и защиты электрических цепей от токов перегрузки и короткого замыкания. Устройство рассчитано на номинальный ток 200А и рабочее напряжение до 380В. Выключатель обладает отключающей способностью 8кА при 400В и 10кА при 800В, что обеспечивает надежную защиту промышленных электроустановок средней мощности.

Характеристики:
- Тип устройства: автоматический выключатель в пластиковом корпусе
- Серия: NM1
- Модель: NM1-250S/3300-200А
- Номинальный ток: 200А
- Количество полюсов: 3P
- Номинальное напряжение: 380В AC
- Отключающая способность:
- 8кА при 400В
- 10кА при 800В
- Характеристика срабатывания: стандартная
- Тип расцепителя: термомагнитный
- Рабочая частота: 50Гц
- Механическая износостойкость: 20 000 циклов
- Электрическая износостойкость: 10 000 циклов при номинальном токе
- Степень защиты: IP20
- Способ монтажа: DIN-рейка 35мм
- Подключение проводников: винтовые зажимы
- Габаритные размеры: 165 × 105 × 87 мм
- Температурный диапазон: от -5°C до +40°C
- Сертификация: соответствие международным стандартам
- Гарантия: 12 месяцев

Устройство предназначено для:
- Главных распределительных щитов производственных цехов
- Защиты силовых линий промышленного оборудования
- Систем электроснабжения коммерческих зданий
- Объектов инфраструктуры и коммунального хозяйства
- Электроустановок с двигательной нагрузкой
- Систем резервного питания

Преимущества:
- Компактные размеры при высокой номинальной мощности
- Высокая отключающая способность
- Надежная защита от перегрузок и коротких замыканий
- Винтовые зажимы для надежного подключения проводников
- Совместимость со стандартными DIN-рейками
- Четкая индикация положения контактов
- Простота установки и обслуживания
- Долговечность и надежность конструкции

Корпус устройства выполнен из термостойкого пластика с высокими изоляционными свойствами. Контактная система изготовлена из материалов с низким переходным сопротивлением. Дугогасительная камера обеспечивает эффективное гашение электрической дуги. Термомагнитный расцепитель обеспечивает точное срабатывание при перегрузках и коротких замыканиях.

Монтаж и эксплуатация:
Установка осуществляется на стандартную DIN-рейку 35мм. Подключение проводов производится к винтовым зажимам с использованием соответствующего инструмента. Рекомендуется соблюдать момент затяжки согласно техническим требованиям. Устройство допускает вертикальный и горизонтальный монтаж.

Данный автоматический выключатель обеспечивает надежную защиту электрооборудования и предназначен для использования в промышленных электроустановках средней мощности, где требуются компактные размеры, высокая коммутационная способность и надежная защита от аварийных режимов работы.
